  • (P / NO)

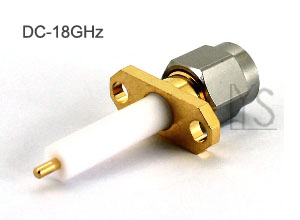

SMA(反向SMA) 公座2孔檔板,外露絕緣, 尾端粗圓針

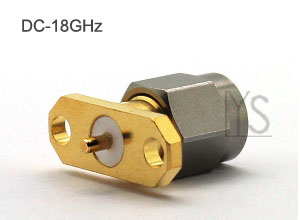

SMA(反向SMA) 公座2孔檔板,尾端粗圓針

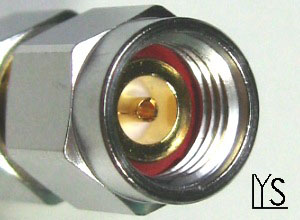

對接介面-公針

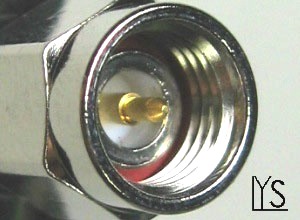

對接介面-母針
SMA(反向SMA) 公座2孔檔板,外露絕緣, 尾端粗圓針
SMA(反向SMA) 公座2孔檔板,尾端粗圓針
對接介面-公針
對接介面-母針
SPEC.
圓針, 18GHz SMA(RP-SMA) Male 2 Holes Panel Exposed PTFE connector
LYS CLASS NO.
SMA111CH & RSMA101CH Series
FILE

Test Report.pdf

PATENT
C-Ring, Air Insulator, Anti-Slip Annular Section

● 防水等級：IP67 (SMA公母對接後)

● 阻抗：50Ω；電鍍：金或鎳

● 對接介面:SMA為「SMA公座.公針」,RSMA為「SMA公座.母針」

立宇盛工業股份有限公司


● 對接介面為「公座公針」
總 長 度(mm) 絕緣外露長度(mm) 產 品 編 號
15.2 0 SMA111CH-15.2(ST)
17.9 3.0 SMA111CH-17.9(ST)
19.8 5.0 SMA111CH-19.8(ST)
30.8 15.0 SMA111CH-30.8(ST)



立宇盛工業股份有限公司


● 對接介面為「公座母針」
總 長 度(mm) 絕緣外露長度(mm) 產 品 編 號
22.0 6.5 RSMA111CH-22/6.5(ST)
23.0 8.0 RSMA111CH-23/8.0(ST)



※ Common Info.

頻  率   阻抗
0-18.0GHz  50Ω
主體材質 扭殼材質
  黃 銅 不 鏽 鋼
電鍍/主體 電鍍/中心針
鍍金 10u" 		 鍍金 30u"
環 境 溫 度
 -65℃ ~ +155 ℃
SMA Male 2 Holes Panel Exposed PTFE Terminal Blunt Post
