  • (P / NO)

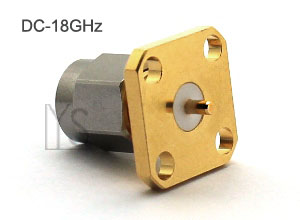

18GHz SMA Male Straight Panel 4 Hole Terminal Blunt Post

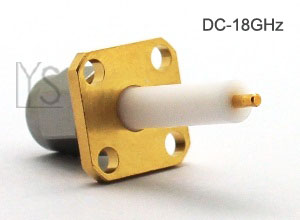

18GHz SMA(RP-SMA) Male Straight Panel 4 Hole Exposed PTFE Terminal Blunt Post

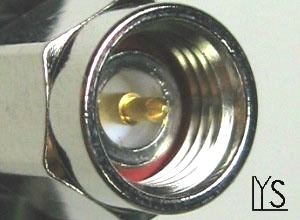

對接介面-公針

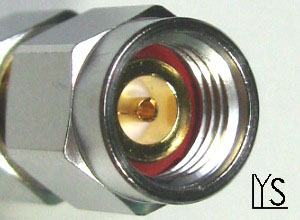

對接介面-母針
18GHz SMA Male Straight Panel 4 Hole Terminal Blunt Post
18GHz SMA(RP-SMA) Male Straight Panel 4 Hole Exposed PTFE Terminal Blunt Post
對接介面-公針
對接介面-母針
SPEC.
圓針, 18GHz SMA(RP-SMA) Male 4 Holes Panel (Exposed PTFE) connector
LYS CLASS NO.
SMA101CH & RSMA101CH Series
FILE

Test Report.pdf

PATENT
C-Ring, Air Insulator

● 防水等級：IP67 (SMA公母對接後)

● 阻抗：50Ω；電鍍：金或鎳

● 對接介面:SMA為「SMA公座.公針」,RSMA為「SMA公座.母針」

立宇盛工業股份有限公司


● 對接介面為「公座 公針」
總 長 度(mm) 絕緣外露長度(mm) 產 品 編 號
15.2 0 SMA101CH-15.2(ST)
17.9 3.0 SMA101CH-17.9(ST)
19.8 5.0 SMA101CH-19.8(ST)
30.8 15.0 SMA101CH-30.8(ST)



立宇盛工業股份有限公司


● 對接介面為「公座 母針」
總 長 度(mm) 絕緣外露長度(mm) 產 品 編 號
22.0 6.5 RSMA101CH-22/6.5(ST)
23.0 8.0 RSMA101CH-23/8.0(ST)



※ Common Info.

頻  率   阻抗
0-18.0GHz  50Ω
主體材質 扭殼材質
  黃 銅 不 鏽 鋼
電鍍/主體 電鍍/中心針
鍍金 10u" 		 鍍金 30u"
環 境 溫 度
 -65℃ ~ +155 ℃

SMA Male 4 Holes Panel Exposed PTFE Terminal Blunt Post
