| SMB Female 對接介面 立宇盛工業股份有限公司 | |||
 |

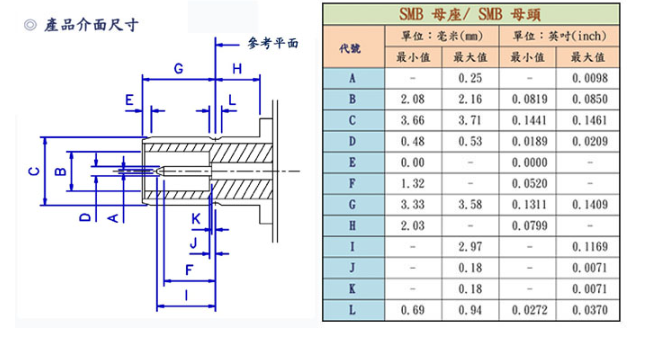

SMB 母座 / 母頭 | ||
| 代號 | 單位：mm (inch) | ||
| 最小值 | 最大值 | ||
| A | - (-) | 0.25 (0.0098) | |
| B | 2.08 (0.0819) | 2.16 (0.0850) | |
| C | 3.66 (0.1441) | 3.71 (0.1461) | |
| D | 0.48 (0.0189) | 0.53 (0.0290) | |
| E | 0.00 (0.0000) | - (-) | |
| F | 1.32 (0.0520) | - (-) | |
| G | 3.33 (0.1311) | 3.58 (0.1409) | |
| H | 2.03 (0.0799) | - (-) | |
| I | - (-) | 2.97 (0.1169) | |
| J | - (-) | 0.18 (0.0071) | |
| K | - (-) | 0.18 (0.0071) | |
| L | 0.69 (0.0272) | 0.94 (0.0370) | |

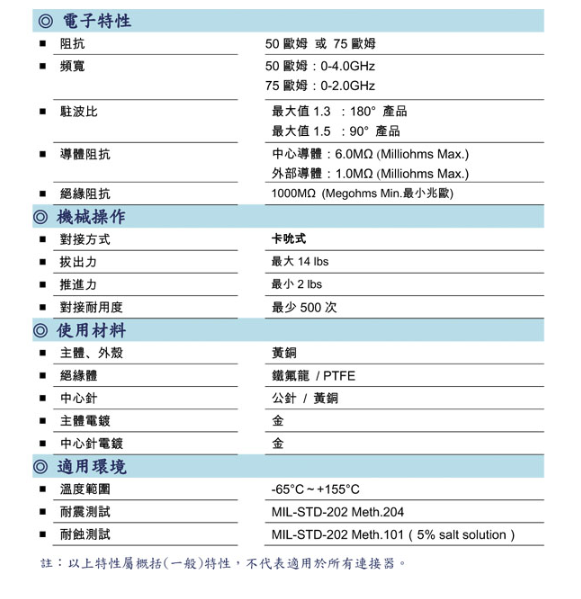

| 電子特性 | 立宇盛工業股份有限公司 |
| 阻抗 | 50 Ω 75 Ω |
| 頻寬 | 0-4.0GHz for 50 Ω 0-2.0GHz for 75 Ω |
| 駐波比 | 1.3 Max.：Straight Type(180° 產品) 1.5 Max.：Right Angle Type(90°產品) |
| 接觸阻抗 | Center contact:：6.0MΩ (Milliohms Max.) Outer contact：1.0MΩ (Milliohms Max.) |
| 絕緣阻抗 | 1000MΩ (Megohms Min.) |
| 機械操作 | 立宇盛工業股份有限公司 |
| 對接方式 | 卡吮式 |
| 接合力 | 2KG (4.41 bs) Max. |
| 分離力 | 0.85 ~ 2.54 KG ( 1.87 ~ 5.61 bs) |
| 對接次數 | 最少 500 次 |
| 使用材料 | 立宇盛工業股份有限公司 |
| 主體 | 黃銅 |
| 絕緣體 | 鐵氟龍 / PTFE |
| 中心針 | 公針 ： 黃銅 |
| 夾式銅管 | 銅 |
| 主體電鍍 | 金、鎳、化學鎳 |
| 中心針電鍍 | 金 |
| 適用環境 | 立宇盛工業股份有限公司 |
| 溫度範圍 | -65°C～+155°C |
| 耐震測試 | MIL-STD-202 Meth.204 |
| 耐蝕測試 | MIL-STD-202 Meth.101 ( 5% salt solution) |
| 註：以上特性屬一般(概括)特性，僅供參考，不代表適用於所有連接器。 | |
| 版本：2025/09/19 | |
