SMA 公座 / SMA 公頭 | |||
| 代號 | 單位：mm (inch) | |||
| 最小值 | 最大值 | |||
| A | 2.54 (0.1000) | 3.43 (0.1350) | ||
| B | 6.35 (0.2500) | 6.73 (0.2650) | ||
| C | 4.53 (0.1783) | 4.59 (0.1807) | ||
| D | 0.90 (0.0354) | 0.94 (0.0370) | ||
| E | 1.91 (0.0752) | 2.54 (0.1000) | ||
| F | 0.00 (0.0000) | 0.25 (0.0098) | ||
| G | 0.00 (0.0000) | 0.25 (0.0098) | ||
| H | 1.24 (0.0488) | 1.30 (0.0512) | ||
| I | 0.00 (0.0000) | 0.38 (0.0150) | ||
 |

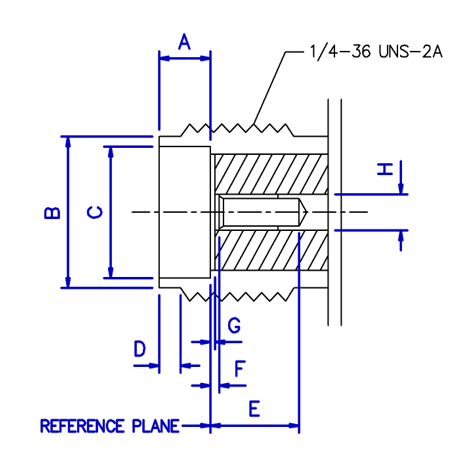

SMA 母座 / SMA 母頭 | |||
| 代號 | 單位：mm (inch) | |||
| 最小值 | 最大值 | |||
| A | 1.88 (0.1000) | 41.98 (0.1000) | ||
| B | 5.28 (0.2079) | 5.49 (0.2161) | ||
| C | 4.60 (0.1811) | 4.67 (0.1839) | ||
| D | 0.38 (0.0150) | 1.14 (0.0449) | ||
| E | 2.92 (0.1150) | - (-) | ||
| F | 0.00 (0.0000) | 0.25 (0.0098) | ||
| G | 0.00 (0.0000) | 0.25 (0.0098) | ||
| H | 1.24 (0.0488) | 1.30 (0.0512) | ||
| 電子特性 | 立宇盛工業股份有限公司 |
| 阻抗 | 50 Ω |
| 頻寬 | 0-6.0GHz for Regular Application 0-12.4GHz for Flexible cable (軟線) 0-18.0GHz for Semi-rigid cable(硬線) |
| 駐波比 | 1.3 Max.：Straight Type(180° 產品) 1.5 Max.：Right Angle Type(90°產品) |
| 工作電壓 | 500 VRMS Max.：RG142, RG402 375 VRMS Max.：RG316, RG405 170 VRMS Max.：RG178 |
| 耐電壓 | 1000 VRMS Max.：RG142, RG402 750 VRMS Max.：RG316, RG405 500 VRMS Max.：RG178 |
| 接觸阻抗 | Center contact:：2.0MΩ (Milliohms Max.) Outer contact：2.0MΩ (Milliohms Max.) |
| 絕緣阻抗 | 5000MΩ (Megohms Min.) |
| 機械操作 | 立宇盛工業股份有限公司 |
| 對接方式 | 1/4-36 Thread （.250-36 threaded coupling） |
| 對接扭力值 | 建議範圍：8-11kgfcm (80-110 N.cm) 最大扭力值：17kgfcm (170 N.cm) |
| 對接次數 | 最少 500 次 |
| 使用材料 | 立宇盛工業股份有限公司 |
| 主體、外殼 | 黃銅、不鏽鋼 |
| 絕緣體 | 鐵氟龍 / PTFE |
| 中心針 | 公針 ： 黃銅｜母針：鈹銅｜部分：磷青銅 |
| 夾式銅管 | 銅 |
| 防水墊圈 | 矽橡膠 |
| 主體電鍍 | 金、鎳、化學鎳、鈍化 |
| 中心針電鍍 | 金 |
| 適用環境 | 立宇盛工業股份有限公司 |
| 溫度範圍 | -65°C～+155°C |
| 耐震測試 | MIL-STD-202 Meth.204 |
| 耐蝕測試 | MIL-STD-202 Meth.101 ( 5% salt solution) |
| 註：以上特性屬一般(概括)特性，僅供參考，不代表適用於所有連接器。 | |
| 版本：2025/09/19 | |
